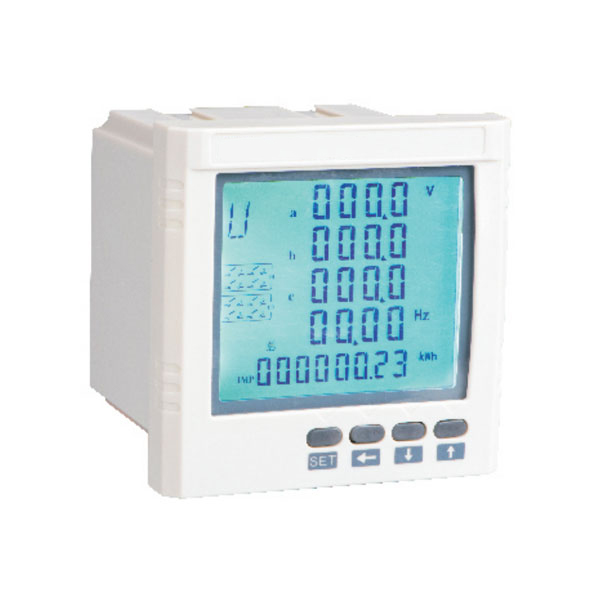

HF-系列120X120三相谐波多功能（LCD）

所属分类：电力仪表系列

浏览次数：

产品简介：

HF 系列多功能网络电力仪表类概述 HF系列网络电力仪表用于配电系统的连续监视与控制。具备分析2-31次谐波，相/线电压总谐波畸变率THD、电流总谐波畸变率THDi、三相电压不平衡度εu、三相电流不平衡度εi。可测量各种常用电力参数、有功电能无功电能、需量、可进行远端控制、 越限报警、并且有模拟量变送输出功能。并且还具备8时段4费率分时计量功能。DO输出可用于越限报警或远程遥控。报警的门限值可远程控设备。所有的数据都可以通过RS-485通讯口用MODBUS协议读出，开关量输入DI可用于监视开关的状态，HF系列仪表将高精确电量测量、智能化电能计量与管理和简单人概面结合在一起。产品特点●测量：三 …

产品详情

HF 系列多功能网络电力仪表类

概述

    HF系列网络电力仪表用于配电系统的连续监视与控制。具备分析2-31次谐波，相/线电压总谐波畸变

率THD、电流总谐波畸变率THDi、三相电压不平衡度εu、三相电流不平衡度εi。可测量各种常用电力参

数、有功电能无功电能、需量、可进行远端控制、 越限报警、并且有模拟量变送输出功能。并且还具备

8时段4费率分时计量功能。DO输出可用于越限报警或远程遥控。报警的门限值可远程控设备。所有的数据

都可以通过RS-485通讯口用MODBUS协议读出，开关量输入DI可用于监视开关的状态，HF系列仪表将高精确

电量测量、智能化电能计量与管理和简单人概面结合在一起。

产品特点

●测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能尖、峰、平、谷

四种费率计量、 具备测量2-31次谐波分析。

●采用高可靠性工业级DSP ,数据采集速度快，测量精度高，运算处理速度快。

●强大的数据采集和处理功能，可实现一个回路全电气量的测量。

●体积小，安装方便，采用自锁面板式安装机构，无需螺丝固定即可安装。

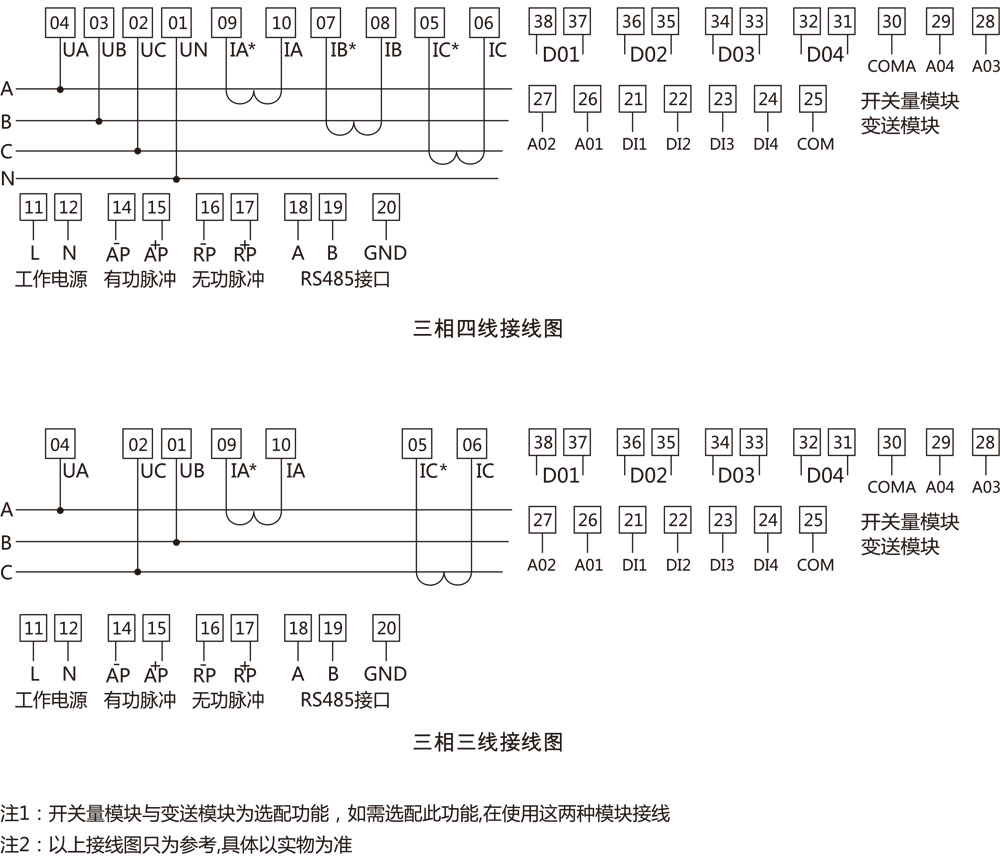

●接线方便灵活，三相三线制'三相四线制可通过面板编程设置。

●可选配1路RS485通讯口(ModBus通信协议），与其他设备进行联网通信。

●可选配1~4路4~20mA的模拟量输出和1~4路开关量输入输出。

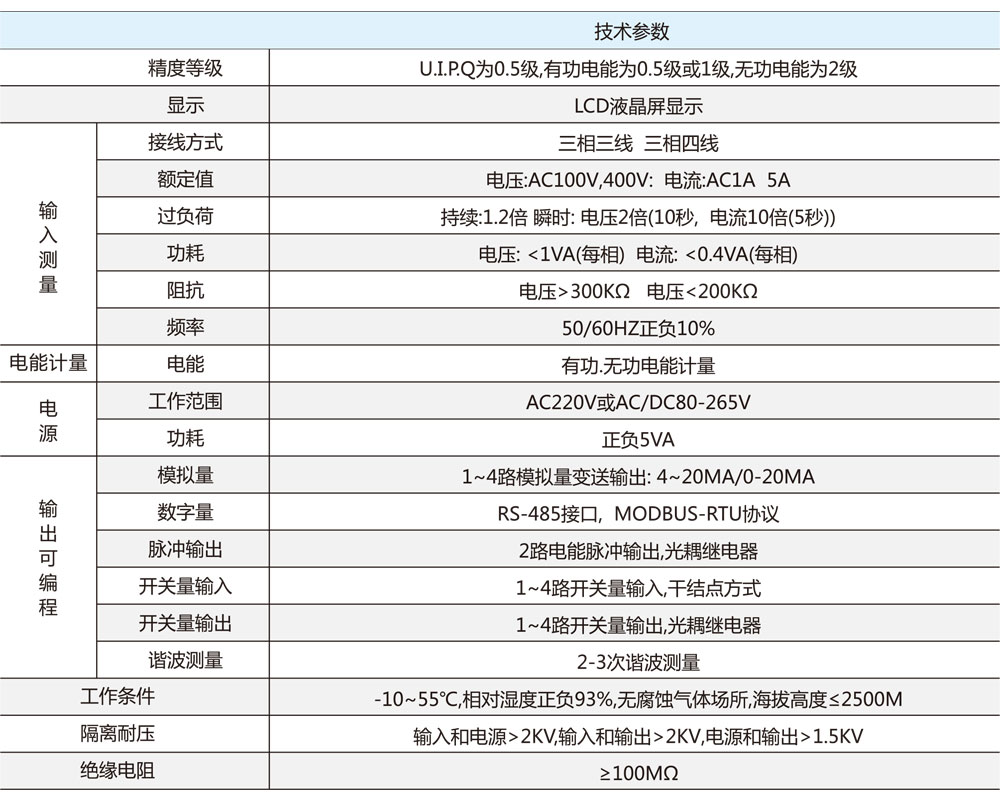

主要功能

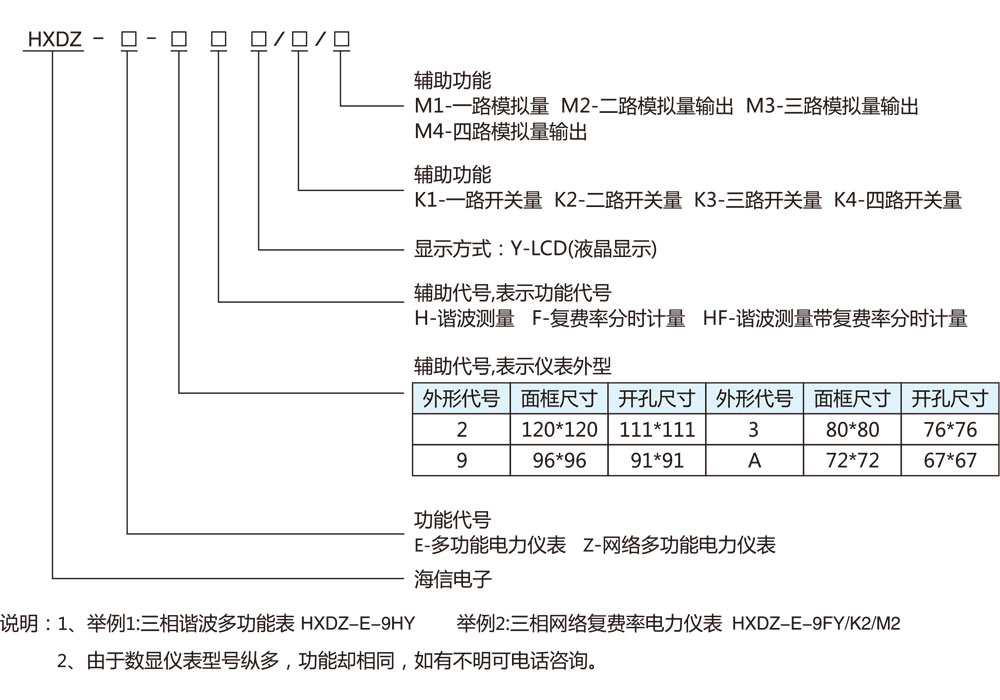

订货范例

例1

型号：HXDZ-E-9HY(三相谐波多功能电力仪表）

工作电源:AC220V或AC/DC80-265V 输入CT:100/5A输入PT:AC380V接线方式:三相四线

例2

型号：HXDZ-E-9FY(三相复费率多功能电力仪表）

工作电源:AC220V或AC/DC80-265V输人CT200/5A 输人PT:AC10/0.1KV接线方式:三相三线

例3

型号：HXDZ-Z-9HY/M4(三相谐波网络多功能电力仪表）

工作电源:AC220V或AC/DC80-265V输入CT:300/5A 输入PT:AC380V接线方式:三相四线

例4

型号:HXDZ-Z-9HFY/K4(三相谐波复费率网络多功能电力仪表）

工作电源:AC220V或AC/DC80-265V输入CT:400/5A输入PT:AC10/0.1KV接线方式:三相三线
