光伏防雷应用方案

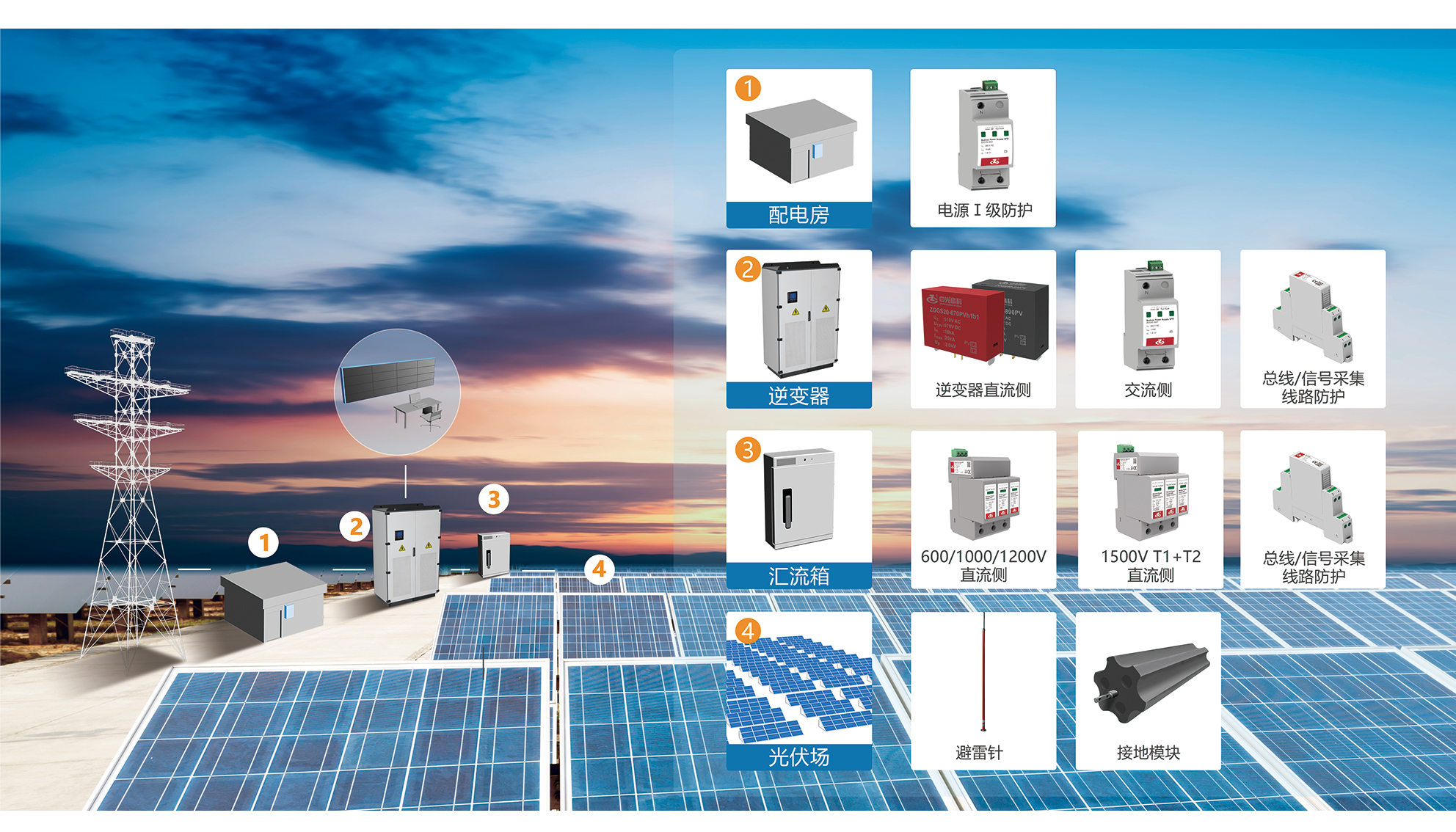

  针对光伏系统安装面积较大，容易受到雷击等特点，提供了综合防雷解决方案：
       1、适合光伏防雷需要的接地系统：应用了非金属接地模块，联合地网等技术，使地网接地电阻满足设计要求。
       2、适合光伏防雷需要的避雷针：对于逆变器、升压机房，优先考虑加装接闪带。在安装避雷针时须符合实际情况，确定安装高度和位置，需考虑避雷针阴影对周围电池方阵的遮挡。对于光伏方阵，结合现场地理、气候等条件，考虑风向，采用高低针配合的方式进行直击雷防护。
       3、适合光伏防雷的电涌保护器：室外部分，必需在直流汇流箱的前端加装一级直流电涌保护器；室内部分，需在直流配电柜的出线端加装一级电涌保护器。
       4、对于网络系统、防盗监控系统、数据监控系统需安装相应的信号电涌保护器。
       5、应用了合理布线，等电位连接，屏蔽和加装光伏设备专用SPD等技术。
       6、产品通过TUV和CE认证，符合EN 50539-11: 2013标准。

如需详细产品选型支持，欢迎联系我们：(+86) 400 682 1987。

相关产品

直击雷防护
       避雷针：接闪、疏导雷电流入地。

       低电阻接地模块：石墨接地体，垂直安装，无毒无害无污染，使用寿命50年以上。

电源防护
       针对光伏各系统和设备，配置不同电源电涌保护器。

信号防护
       针对光伏各系统和设备，配置不同信号电涌保护器。

雷电监测
       对雷电信息进行监测、并实时传输。

雷击计数器
       可用于雷电雷击次数、雷击时间、雷电波形的电流幅值等的记录。

雷电预警
       提供雷电的危险性预警，对是否继续作业进行判断。
