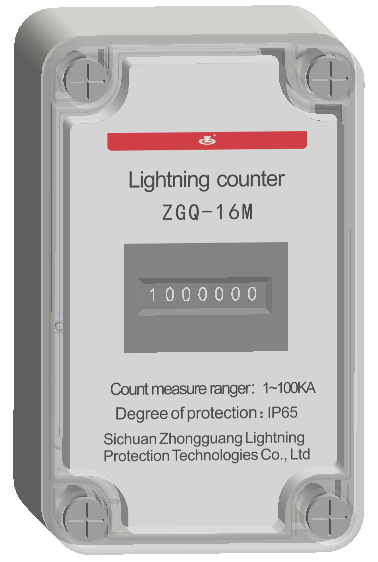

ZGQ-16M 雷击计数器

概述

       ZGQ-16M型雷电计数器用于雷电雷击次数及雷击时间记录。当雷电入地时，强大的雷电流通过计数器与泄流电缆间的感应作用，使计数器产生计数脉冲，再经过计数器内部电路处理后，推动计数器数码盘转动并记录雷电次数。该产品记录幅值在1kA～100kA 范围的雷电流。

使用环境

产品配置

执行标准

       Q/75875187-9·7—2016 雷电监测系统

       IEC 62561-6-2018 雷电防护系统组件（LPSC）.第6部分:雷击计数器（LSC）要求

工作原理

       ZGQ-16M雷击计数器的传感器安装在计数器盒体底部，计数器盒体贴在引下线柱子上，当雷电流到来一次，传感器采集雷电电流信号，将电流信号转化为电压信号，驱动电磁计数器计数，电磁计数器记录一次雷电流。

性能指标

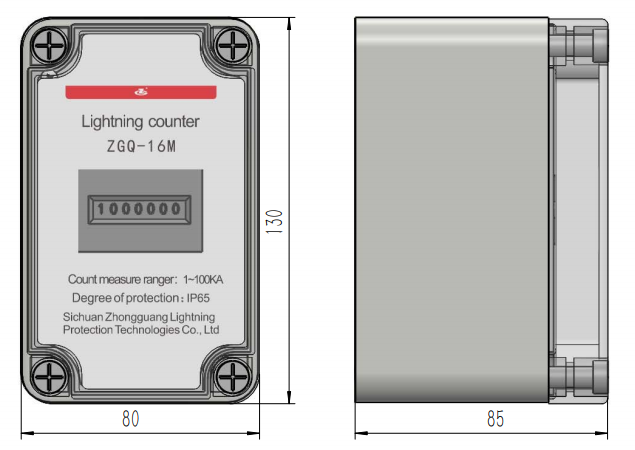

外形尺寸

功能特点

       雷击次数及雷击时间记录

       实时记录雷击次数及雷击时间，并可查看历史雷击次数与时间，共可记录9999999次，超过9999999次后从1继续开始计数。

       高精度传感技术

       采用非接触式高精度暂态电流传感器，信号响应频带宽，能有效感应雷电信号。

       无功耗设计

       整机无功耗设计，计数器采用机械式电磁计数器，不受电源供电情况的限制。

安装使用和维护

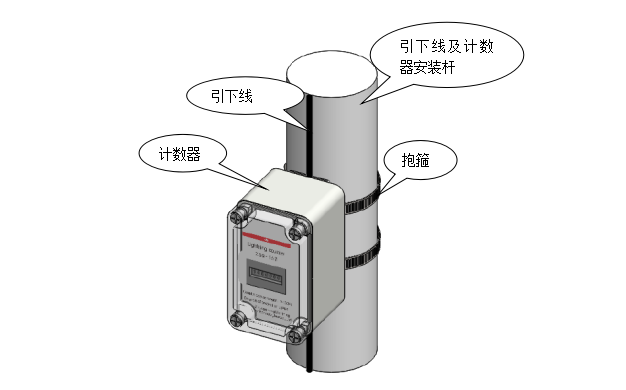

计数器安装步骤：

       1.将抱箍穿过计数器盒体背面的安装板抱箍安装孔。

       2.将抱箍固定在引下线安装杆上并锁紧。
