系统概述

KJ数字程控交换机是为各类舰船提供程通信技术的新一代产品，具有使用方便灵活、可靠性高、容量大等特点，机型广泛应用于各类船舶、海洋工程以及其他工业领域。KJ数字程控交换机采用了模块化设计，系统可支持环路分机与环路中继、IP电话分机、提供E1接入，E1信令协议可配置为 NO.1、PRI信令和 NO.7信令等;并支持SIP中继，可支持PCM远端光纤、2M、网络延伸，支持分散式安装，应用于各种环境灵活组网。系统采用模拟分机和环路中继混插的组合模式，客户可以根据自身的需求来具体配置分机数量和环路中继数量。

本设备可以和各种型号的船用自动电话机及附属设备组成完整的、现代化的多功能自动电话系统。本系统硬件采用超大规模通信专用芯片,专用DSP 数字信号处理芯片,FPGA 可编程逻辑芯片等,确保了系统的低功耗、高效率、长寿命，高可靠; 并且做到公共单元全部热备份,无缝隙切换工作;所有单元板全部支持热插拔; 系统硬件监测功能，不可用或故障时自动隔离功能;重要中继路由可采用主备工作模式。

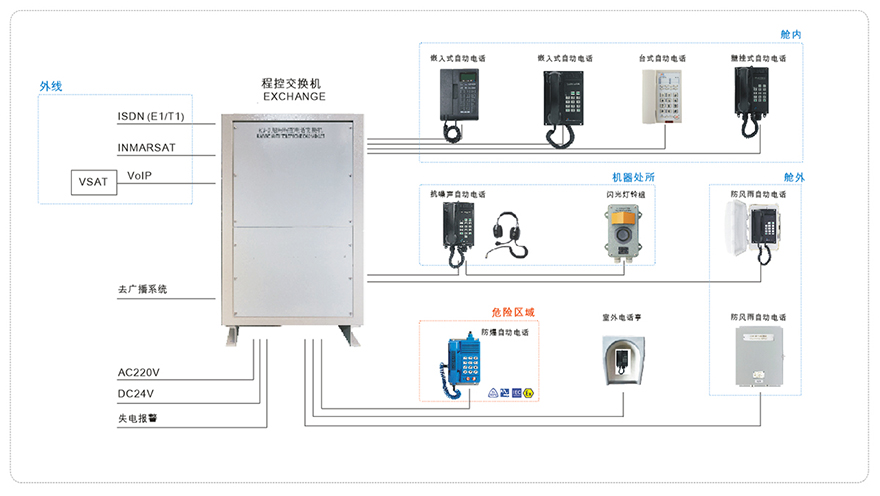

系统示意图

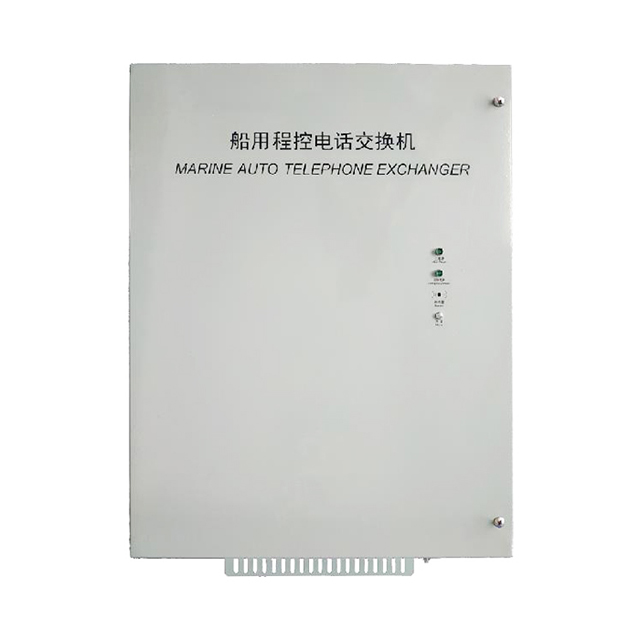

KJ-1/2/3/4型程控电话交换机

功能描述
双方通话：三方通话
电话会议：强插
遥控广播：强拆
岸线呼入呼出
最大用户数：24/48/＞48

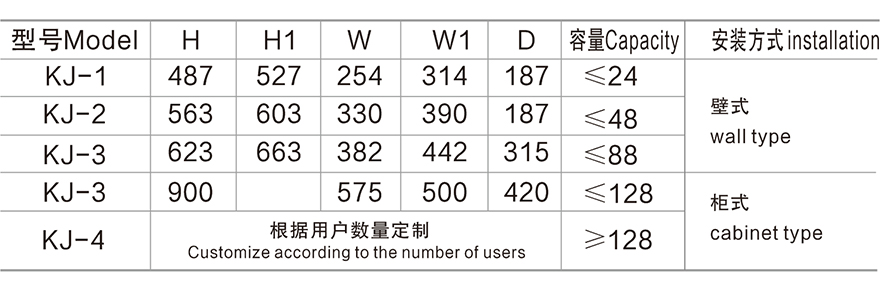

• 产品描述 安装尺寸

信号音: 450±25Hz 正弦波

铃流电压: 75±10V、25±3Hz

传输衰耗: ≤2dB

串音衰耗: ≥68dB

用户馈电压: 24V

颜色: 中绿灰（RAL 6034）

主电源: AC220V±10%

应急电源: DC24V

最大功耗: 40/60/100W

防护等级: IP20/IP22

重量: 17.3/24.52/42Kg

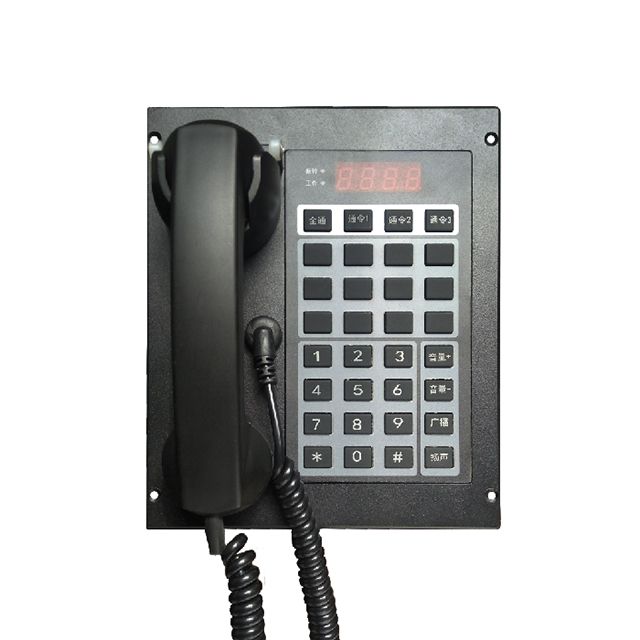

KZH-2指挥电话机

功能描述

通令、指挥通话、勤务功能、会议、强拆、来电显示。
馈电电压: 24V
振铃声压级: ≥75dB
直流阻抗: ＜300Ω

颜色: 黑色（RAL9005）
防护等级: IP20
重量: 3.7Kg

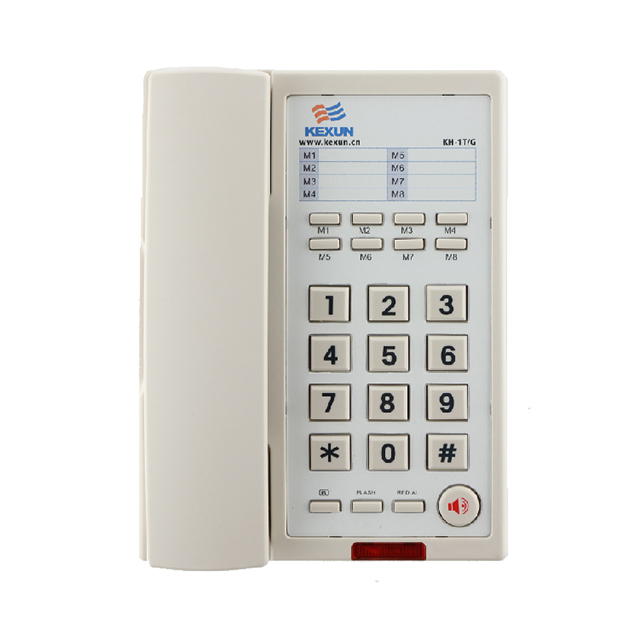

KH-1T/G 自动电话机

颜色：浅灰色（RAL 7035）
防护等级：IP20
重量：0.58Kg
配JX-86接线盒使用。
使用本产品配套自攻螺钉，可壁挂安装在空白墙面上。

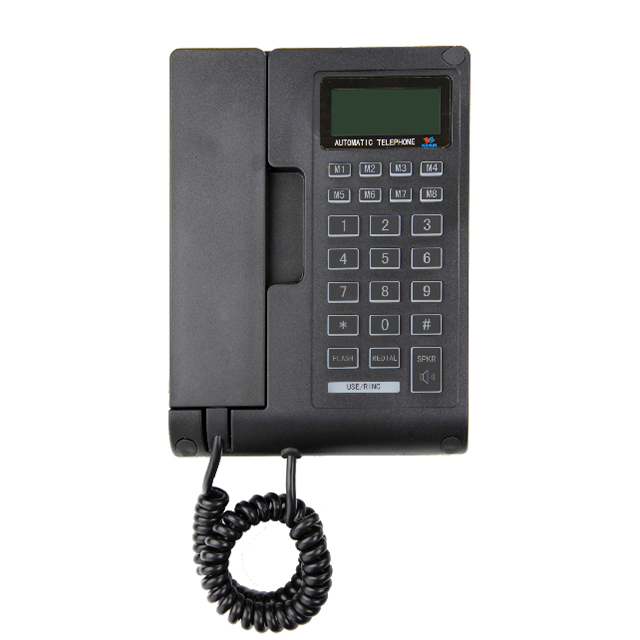

KH-2T/G/Q自动电话机

颜色: 黑色（RAL9005）
防护等级: IP20
重量: 1.54/0.96/0.96Kg
配JX-86电话接线盒使用。

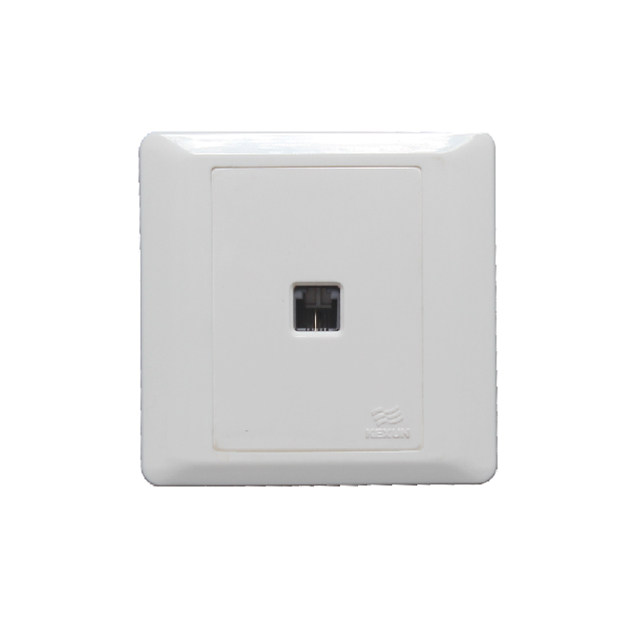

JX-86 接线盒

颜色: 白色(RAL1013)
防护等级: IP20
重量: 60g

KH-1SG自动电话机

颜色: 黑色（RAL9005）
防护等级: IP44
重量: 1.06Kg
填料函进线孔径: 1-Φ14mm 1-Φ18mm

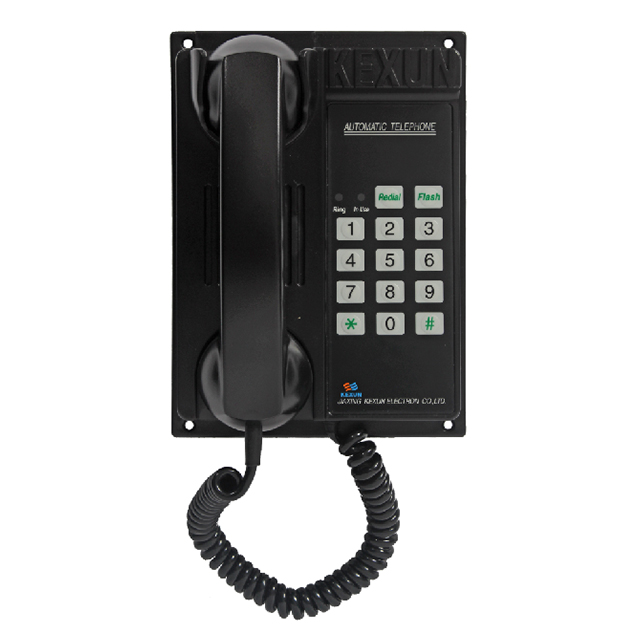

KH-1SQ自动电话机

颜色: 黑色（RAL9005）
防护等级: IP20
重量: 0.86Kg

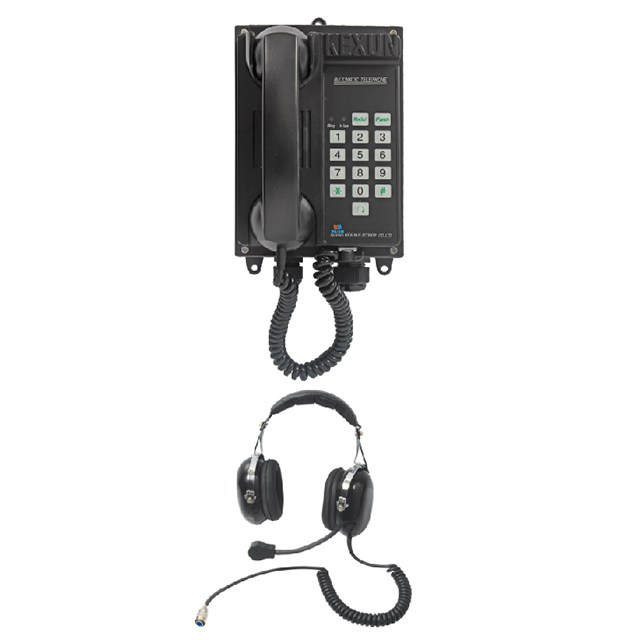

KH-1J自动电话机

振铃声压级: ≥85dB
颜色: 黑色（RAL9005）
防护等级: IP44
重量: 1.66Kg
填料函进线孔径: 1-Φ14mm 1-Φ18mm

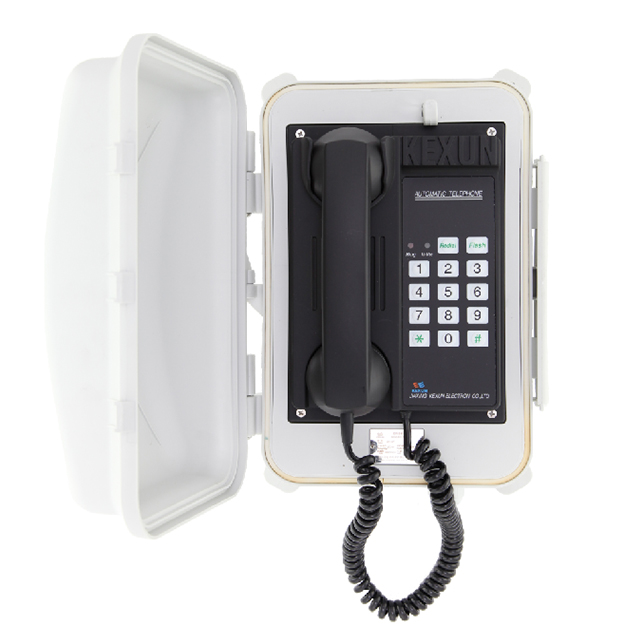

KH-1SF自动电话机

颜色: 海灰色（RAL 7035）
防护等级: IP56
重量t: 2.02Kg
填料函进线孔径: 1-Φ18mm
(不锈钢外箱可选FSX-1N）

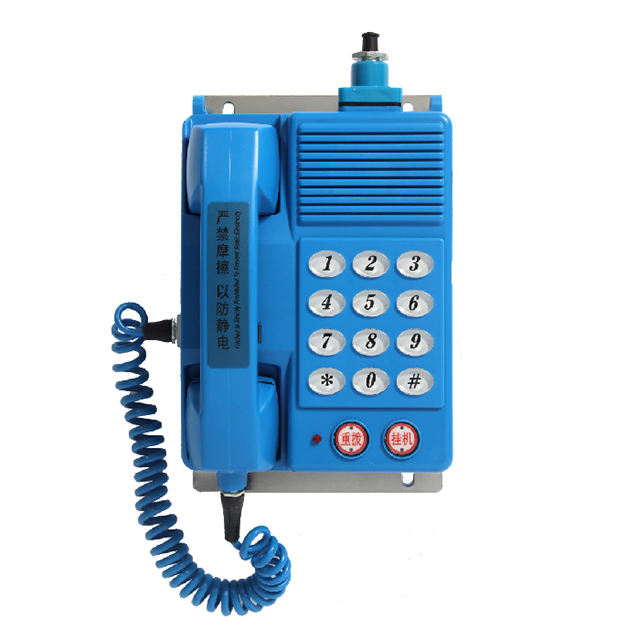

KH-1B防爆按键电话机

颜色: 蓝色（RAL 5015）
防护等级: IP44
重量: 1.5Kg
防爆等级: ExibⅡCT4/ExibⅡB T4Gb
填料函进线孔径: 1-Φ10mm

AQ-1 安全栅

Uo:31.8V Io :84mA Po:0.67W
Co:0.050μF Lo:2.4mH Um:250V
使用环境温度 Ambient temperature: -10℃～+50℃。
颜色 Color: 黑色 Black（RAL9005）
防护等级 IP class:IP44
重量 Weight:1.8Kg
防爆标志 Explosion-proof mark: [EXib]IIC/ [EXib]ⅡB
填料函进线孔径 Stuffing box cable entrance hole size:
2-Φ12mm

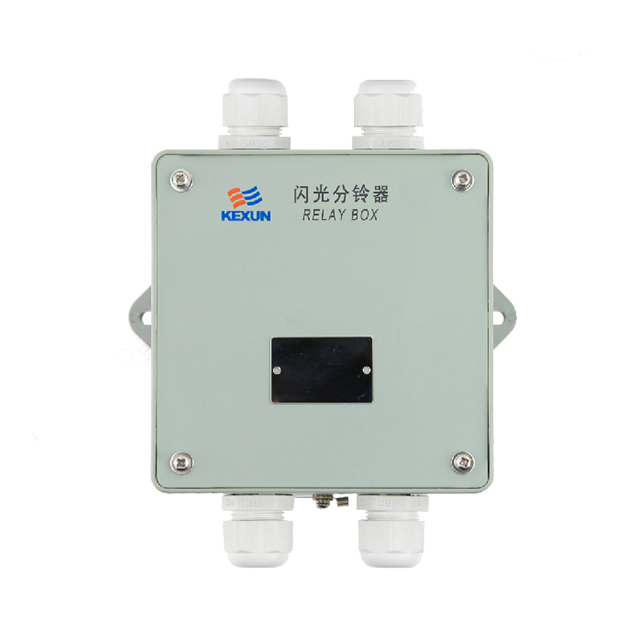

KL-1G/2G闪光分铃器

功能描述
闪光分铃器用于自动电话机和声力电话机。
带两组有源输出，带一组无源触点输出，
触点输出可选择长闭或节奏。

工作电压: KL-1G DC24V
KL-2G AC220V±10%
颜色: 中绿灰（RAL 6034）
防护等级: IP44
重量: 0.64/1.0Kg
有源输出容量: KL-1G DC24V/1A
KL-2G AC220V/1A
无源触点负载（阻性）: 8A/250VAC
无源触点最大切换电压: 440VAC/125VDC
填料函进线孔径: 4-Φ12mm

KL-1AG/2AG闪光灯铃组

功能描述
闪光灯铃组用于自动电话机和声力电话机，
来电铃声增音和闪光提醒。
带呼叫指示灯和蜂鸣器。
带一组无源触点输出。

工作电压: KL-1AG DC24V KL-2AG AC220V±10%
颜色: 中绿灰（RAL 6034）
防护等级: IP44
重量: 0.92/1.3Kg
报警声压级: 90dB～105dB
无源触点负载（阻性）: 2A/30VDC 1A/125VAC
无源触点最大切换电压: 240VAC/120VDC
填料函进线孔径: 2-Φ12mm
功耗: 8W

6/12/18/24KFX-2分线箱

功能描述
将来自程控交换机的多芯电缆分成若干根2芯电缆。

颜色: 中绿灰（RAL 6034）
防护等级: IP22/IP44
重量: 2.5/2.7/3.44/4.26Kg

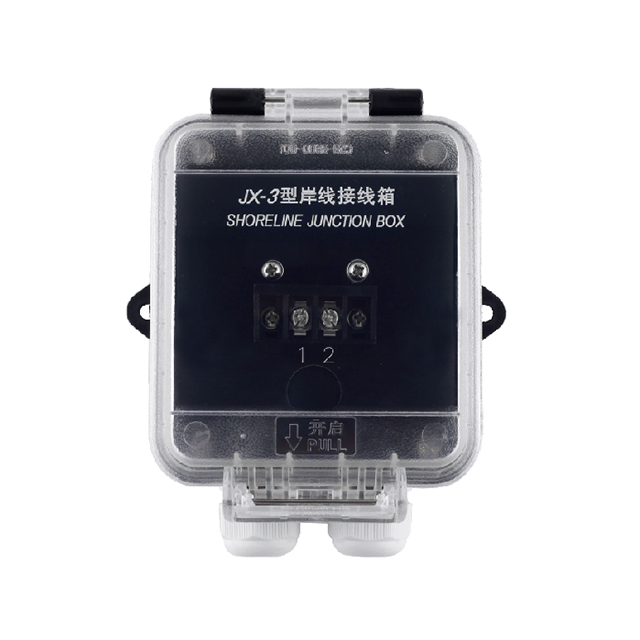

JX-3岸线接线箱

功能描述
用于连接程控交换机与岸线电话。

颜色: 黑色（RAL9005）
防护等级: IP56
重量: 0.5Kg
填料函进线孔径: 2-Φ14mm
(不锈钢外箱可选FSX-3N

KH-CZX便携式自动电话机插座箱

功能描述
配合便携式自动电话机使用，可实现快速连接。

颜色: 黑色（RAL9005）
防护等级: IP56
重量: 0.32Kg
填料函进线孔径: 1-Φ14mm
(不锈钢外箱可选FSX-3N）

BX-1便携箱

颜色: 中绿灰（RAL 6034）
防护等级: IP44
重量: 7Kg

适用于KH-1SX 便携式自动电话机

FSX-3N防风雨箱（可选/Option）

颜色: 海灰色（RAL 7035）
防护等级: IP56
重量: 2.62Kg
填料函进线孔径: 2-Φ14mm

适用于JX-3岸线接线箱和KH-CZX便携式自动电话机插座箱

FSX-1N防风雨箱（可选/Option）

颜色: 海灰色（RAL 7035）
防护等级: IP56
重量: 6Kg
填料函进线孔径: 1-Φ18mm

适用于KH-1SF防风雨自动电话机
适用于KH-1J 抗噪声自动电话机(高度为278mm防风雨箱）

DHT-1室外电话亭

颜色: 海灰色（RAL 7035）
重量: 30Kg
