ZGDJ-X1分布式故障定位系统适用于35kV及以上各电压等级的电力线路的跳闸故障的区间定位、准确定位及故障类型的判断
2021-11-25 19:31:37

ZGDJ-X1分布式故障定位系统

主要用途

       分布式故障定位系统基于行波故障定位原理,将传统的故障定位装置由变电站二次侧搬移至线路上,系统可以快速确定故障区段及故障位置,缩短故障修复时间,极大的提高了供电可靠性,减少了因故障造成的直接和间接损失;与传统的故障定位方法相比,分布式故障定位系统可解决T接及混架等复杂结构的线路故障定位,更加真实的提取电流行波,可大大提高定位精度;对于雷电干扰,本系统充分利用雷电电流行波的时域信息,分别从极性、能量谱等方面进行分析,可实现对雷击类型的有效识别,进一步指导运行部门制定针对性的防雷计划。


适用范围
       该系统适用于35kV及以上各电压等级的电力线路的跳闸故障的区间定位、准确定位及故障类型的判断。

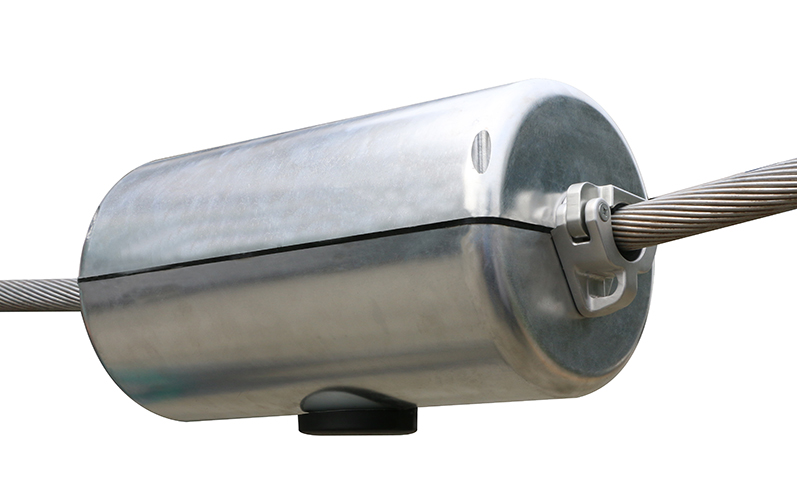

监测终端
       监测终端分布安装在输电线路上,一般每隔20-30公里安装一组,实现输电线路故障信号的采集。

性能指标
  测距精度: ≤±300米
  允许长期通过导线负荷电流:≤ 1000A
  启动电流:≥50A
  故障区间定位可靠性:>99%
  雷击与非雷击故障辨识准确率:>95%
  雷击故障性质识别准确率:>90%
  实时性指标:故障信号上传时间:<60秒
  数据中心监测线路容量:>10000条
