       ZGLJ-F7雷电幅值监测仪是四川中光防雷科技股份有限公司自主研发、生产的技术先进的低功耗防雷系统监测设备。该设备用于安装在杆塔、输电线、基站等易遭受雷击的场所，当设备监测到有雷击发生时，通过GPRS网络将雷击信息（雷电流幅值、雷击时间、雷击次数等参数）传送到监控中心，亦可通过GSM短信发送至指定号码手机。监控软件以数据、图表方式直观地显示雷击信息，用户可通过监控中心软件查询相应的记录、读取系统信息功能。

执行标准

       Q/75875187-9·7—2016

使用环境

产品配置(标准配置)

性能指标

外形尺寸

       270mm*90mm*55mm (长×宽×高)

工作原理

       当雷电击中杆塔，雷电流通过接地线泄放雷电流，在套在接地线上的雷电流传感器中感应出相应的信号，经过一系列信号处理后， AD将模拟信号转换成数字信号，处理器对数字信号进行计算、处理后得出雷电流的幅度以及其他相关信息，处理器将采集到的雷电流信号相关信息经GSM网络发送至监控中心。

功能特点

       1.2.3.4.5.6.4.1.监测及远程传输：雷电监测设备实现了对防雷设备所在杆塔区受雷状况的全方位监测。除了常规计数器的雷击次数外，还实现了杆塔雷击峰值电流大小的监测。监测数据远程传输，后台管理平台按照线路走廊杆塔号展示雷电的时间分布、区域分布、强度分布及自动报警功能。使用单位可随时了解运行中的防雷设备的工作状态，解决防雷设备使用及维护这一重要问题。

       全低功耗：监测器应确保三年内对雷电数据的准确采集及远程传输，免维护免检测。三年后可按照项目单位需求，免费提供一次电池组件，供使用单位更换后继续使用。

       产品特点：工艺精巧、重量轻，拥有多层隔离及水密性材料，抗高温、抗风、抗震、抗覆冰、抗老化，具有在恶劣环境能保持正常功效的特点，可单人携带登塔带电进行作业安装作业。

       雷电灾害预警：后台管理平台以数据、图、表等多种方式展示线路走廊杆塔上遭受的雷害的时间、强度及密度的分布趋势，实现对监测范围内杆塔雷害状况的实时监测。从宏观上对输电线路杆塔区遭受雷击状况进行大数据统计，对杆塔的雷害运动进行分析判断，最终达到对输电走廊杆塔易受雷害趋势的全面判断及预警，减少设备维护的人力财力，提高了整个输电线路在雷雨季节的供电品质。

雷电管理软件

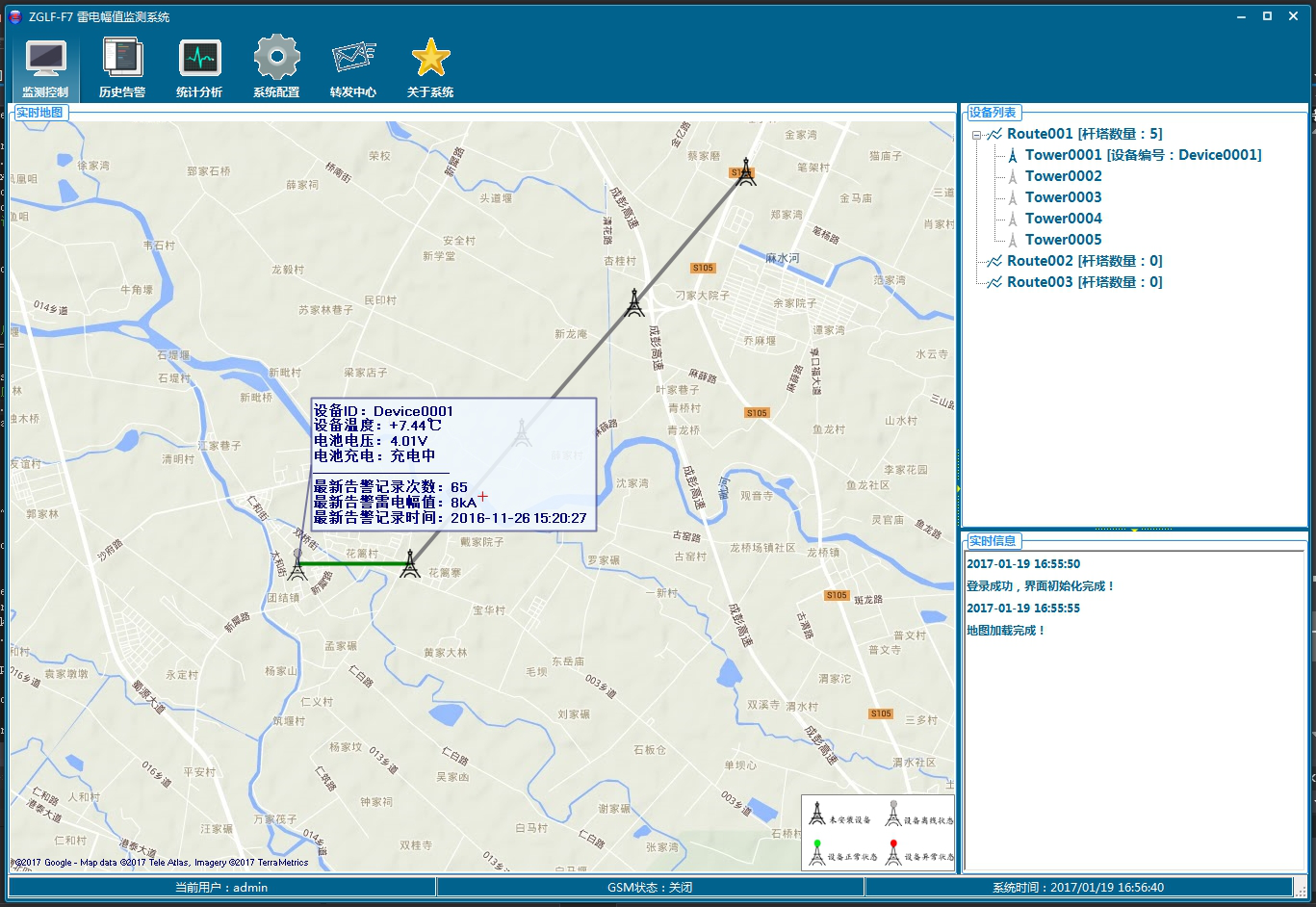

       监控中心软件接收来自设备的告警信息与自检信息。软件将接收到的设备告警信息存入数据库

并实时显示在系统界面上以提醒用户，并通过短信的方式将告警信息发送给用户。

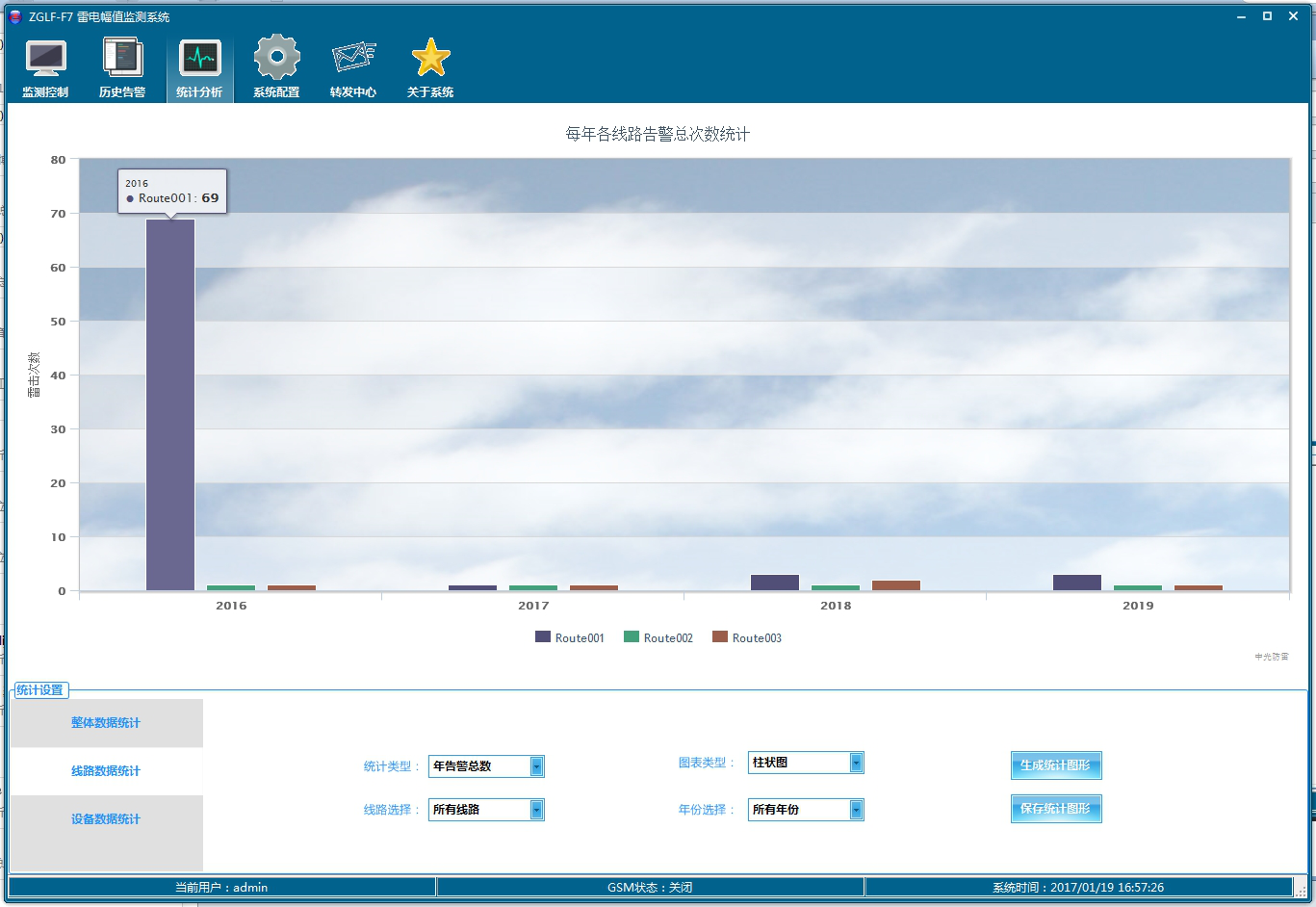

       监控中心软件系统提供了告警信息查询功能，可通过告警的线路，时间，设备ID等方式查询具体的告警信息。为了更加方便的显示出雷击的时间、区域和强度的分布，软件提供了数据统计报表功能，清晰的显示各类数据图表。
