信号防雷
信号防雷
|
|
|
|
|
PU 系列电源浪涌保护器(整体式)（资料下载） |
|
|
|
MD 系列接地等电位隔离器, MD90 MD230 （资料下载） |
|
|
|
SI系列双绞线式信号保护器
型号 |
| |||||
额定电压 | 6V | 12V | 24V | 48V | 120V | |
动态电压(1kV/μs) | ≤12V | ≤30V | ≤50V | ≤100V | ≤300V | |
最大放电电流(8/20μs) | 10kA | |||||
频宽 | ≤2MHz | ≤1MHz | 用于通信系统、计算机系统以及自动控制回路系统 | |||
FMRJ11系列及ETRJ45系列计算机网络避雷器
型号 |
| ||||
额定电压 | 120VDC | 48VDC | 24VDC | 5VDC | |
动态电压(1kV/μs) | ≤300V | ≤100V | ≤50V | ≤10V | |
最大放电电流(8/20μs) | 3000A | 500A | |||
频宽(插入损耗) | 1MHz (≤-0.5dB) | 2MHz (≤-0.5dB) | 100MHz (≤-3dB) | ||
杂散电容 | ＜100PF | ＜30PF | |||
响应时间 | 10ns | 1ns | |||
TC系列高频馈线
型号 | 频宽 (MHz) | 阻抗 (Ω) | 最大放电电流 | 接口标准英制(公制) | 功率(W) | 动态残压1kV/μs |
|
0-2000 | 50 | 20 | BNC | ＜300 | ＜600V | ||
0-2000 | 50 | 20 | N(L16) | ＜300 | ＜600V | ||
0-2000 | 75 | 20 | F(FL10) | ＜300 | ＜600V | ||
0-650 | -- | 20 | UHF(SL16) | ＜300 | ＜600V | ||
800-1000 | 50 | 60 | DIN 7/16 | ＜1000 | ＜150V | ||
1700-1900 | 50 | 60 | DIN 7/16 | ＜1000 | ＜150V | ||
800-2000 | 50 | 60 | DIN 7/16 | ＜1000 | ＜150V |
TC高频馈线避雷器用于保护微波、移动机站、卫星接收设备的保护，驻波比SWR：≤1.2，插入损耗≤-0.15dB。
同轴电缆避雷器
型号 | 频宽(MHz) | 阻抗(Ω) | 最大放电电(8/20μs)kA | 接口标准英制(公制) | 信号 | 动态残压 |
|
|
40 | 75 | 10 | BNC | 200mA | ＜16V | |||
2 | 75 | 10 | SMB | 200mA | ＜70V |

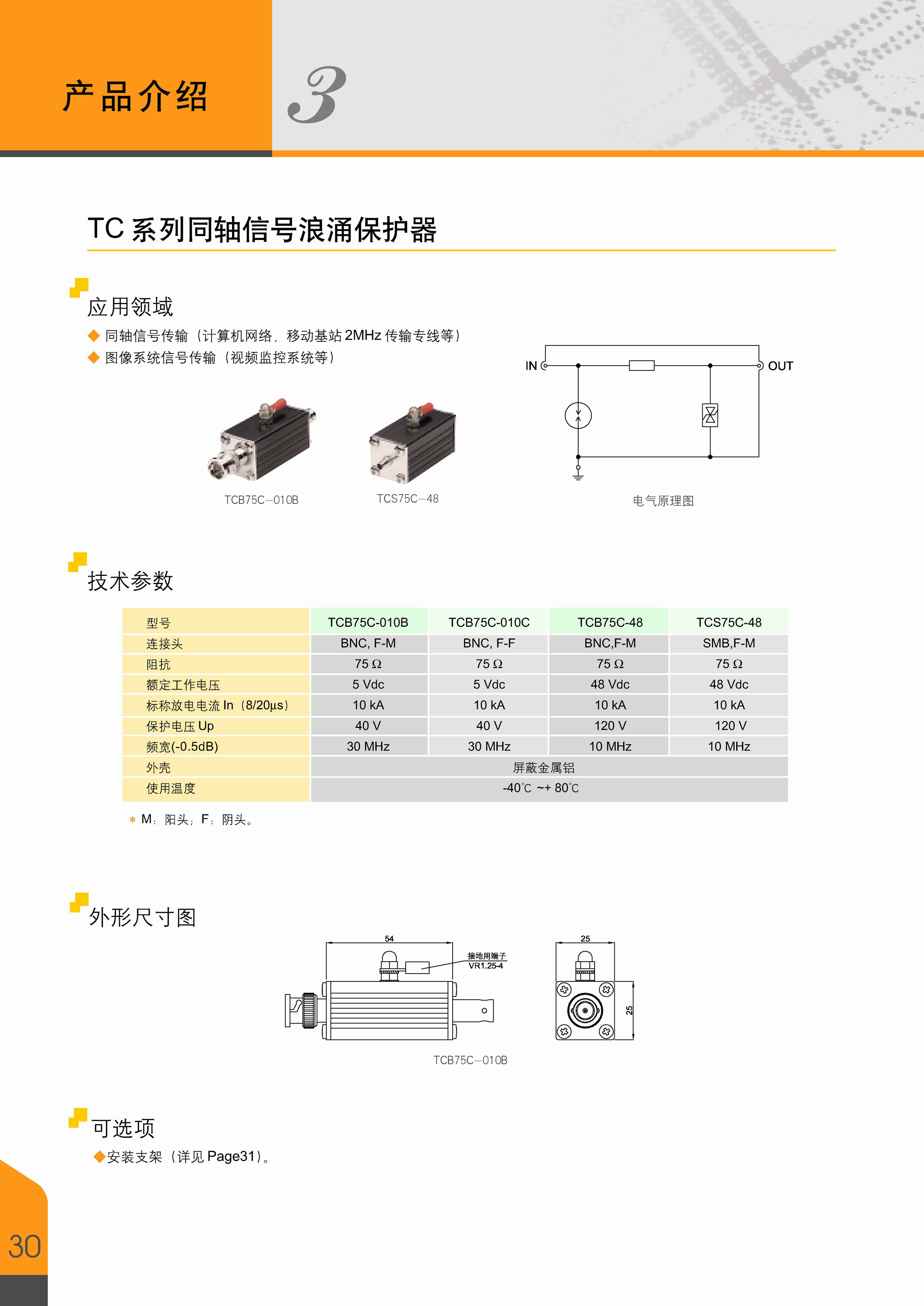

TC同轴电缆信号避雷器主要用于闭路电视监控系统的视频过压保护以及通信基站传输专线保护。
其他型号信号避雷器下载：
MD系列接地等电位隔离器MD90MD230MD230-EX.pdf
PMD系列电源浪涌保护器组合式PMD65PMD40PMD15.pdf
PUD系列电源浪涌保护器PUD100PUD65PUD40PUD15PU1575D.pdf
